对于S7200系列的PLC，使用于各类高低压柜，接地电阻柜用于控制多路真空接触器切换。内部布线及其电流大小有具体的要求。

其电源，一般标注是AC220V，由于是开关电源，也可以用于AC、DC110V系统中，外部电源不能波动过大。工作的电源功率不大，可以选1.5平方或者2.5平方的电源线。

要分开扎捆，如条件允许，可以分槽走线。尽可能的加大距离，防止干扰。

对于低压输出端口，如24V继电器端口等，要就近走线，4-20mA信号，485通讯等要尽量使用屏蔽线，屏蔽层一端或者二端接地。

对于PLC其内部有输出电源24V，要防止和动力线路，交流线路，和干扰过大的直流线路走到一起。要分别配线。如果在同一线槽内，

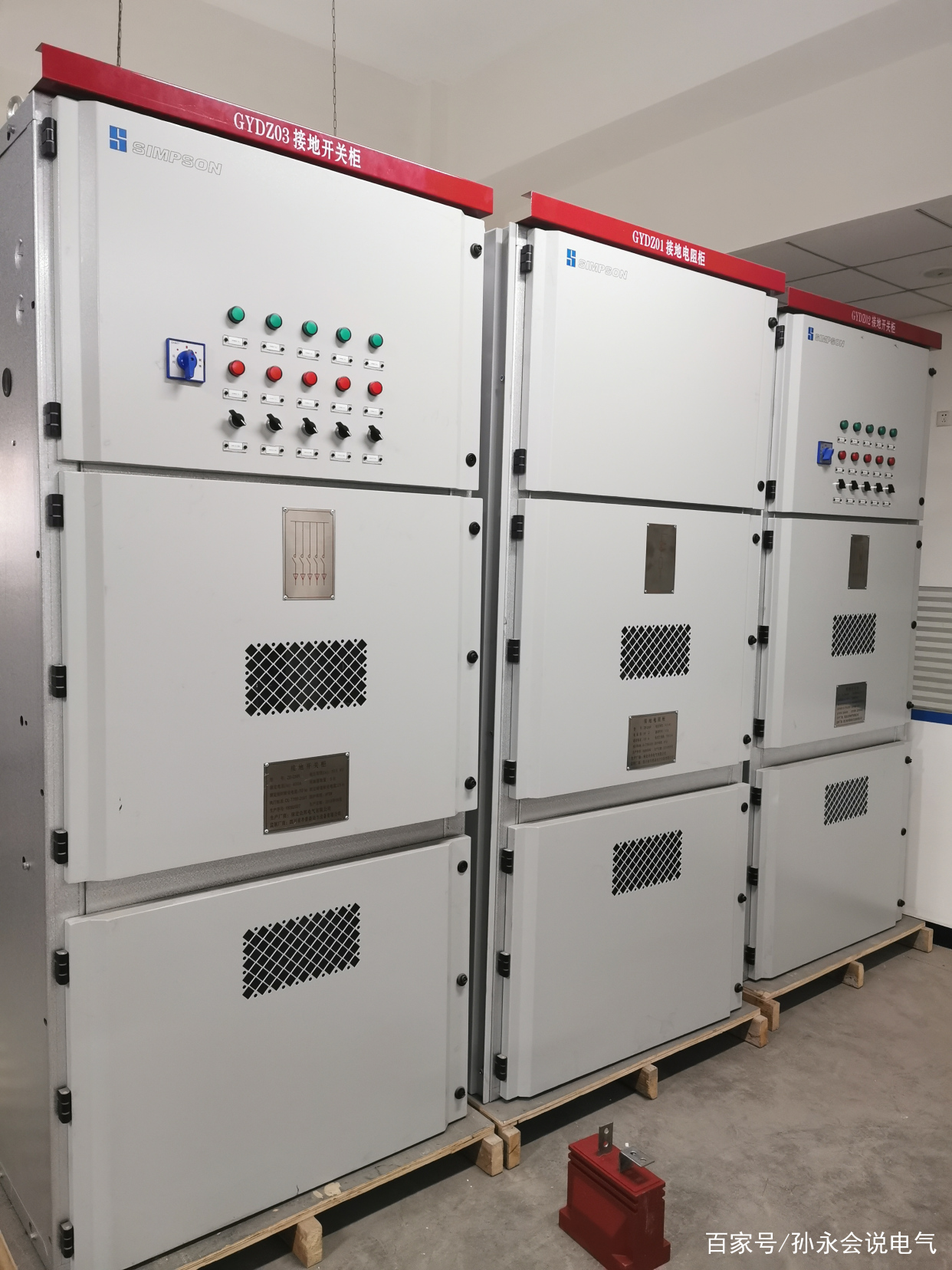

接地电阻柜用PLC控制

PLC输出可能有干扰，要把柜内的中间继电器，24V信号的和220V信号的分开安装。如有晶体管和晶闸管的要加上旁路电阻保护。

PLC接地要良好，接地分系统接地、屏蔽接地、交流接地和保护接地。接地不同要分开位置接地，防止产生电位差，引起电流环流。对于低压电器，特别是变频设备，更要防止系统的谐振通过，接地线进入PLC系统。

接地电阻柜用PLC控制，方便编程，用户更改方便，增加减少真空接触器也方便。发电机中性点接地电阻柜，机房里用PLC控制，节省空间。

电阻柜多个机组
