消谐器对电压互感器类型有要求吗?
发表时间2021-10-08 14:08

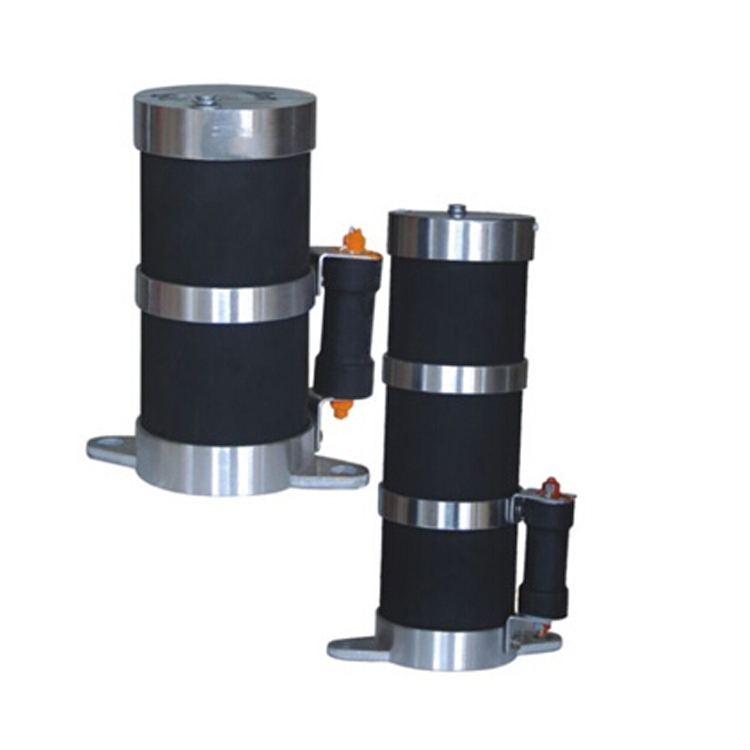

消谐器是保护电压互感器一次侧的阻尼装置,用于消除电网中电压互感器的谐振。因为它可以限制流经PT的低频饱和电流,还可以防止PT高压熔断器频繁熔断。
电压互感器的作用是将高压隔离,变为低压,可用于继电保护、保护装置和测量仪表获取一次电压信号。那么对于不同类型的电压互感器,消谐器的选择会有所不同吗?根据市场上电流电压互感器的工作原理,电压互感器可分为:
1.电磁电压互感器。
电磁型,原理类似于电力变压器(电磁感应);适用于6 kV ~ 110 kV系统;按保温方式可分为油浸式(多为室外式)和干式(环氧树脂浇注式)。这种变压器通常由谐波消除器保护。
2.电容式电压互感器。
电容分压;它由电容分压器、补偿电抗器、中间变压器、阻尼器等组成。适用于110千伏~ 500千伏系统,35kV有少数应用。
因此,电磁式电压互感器采用电流敏感型消谐器,连接在PT中性点和地之间。正常运行时,电流敏感型消谐器处于低阻状态,不影响系统参数和PT性能。当系统故障产生励磁能量时,电流敏感型消谐器突然变为高阻抗状态,改变谐振参数,消耗励磁能量。PT励磁电流控制在200毫安以下,确保电压互感器不烧坏, PT保险丝不烧断。
