电阻接地系统的分类

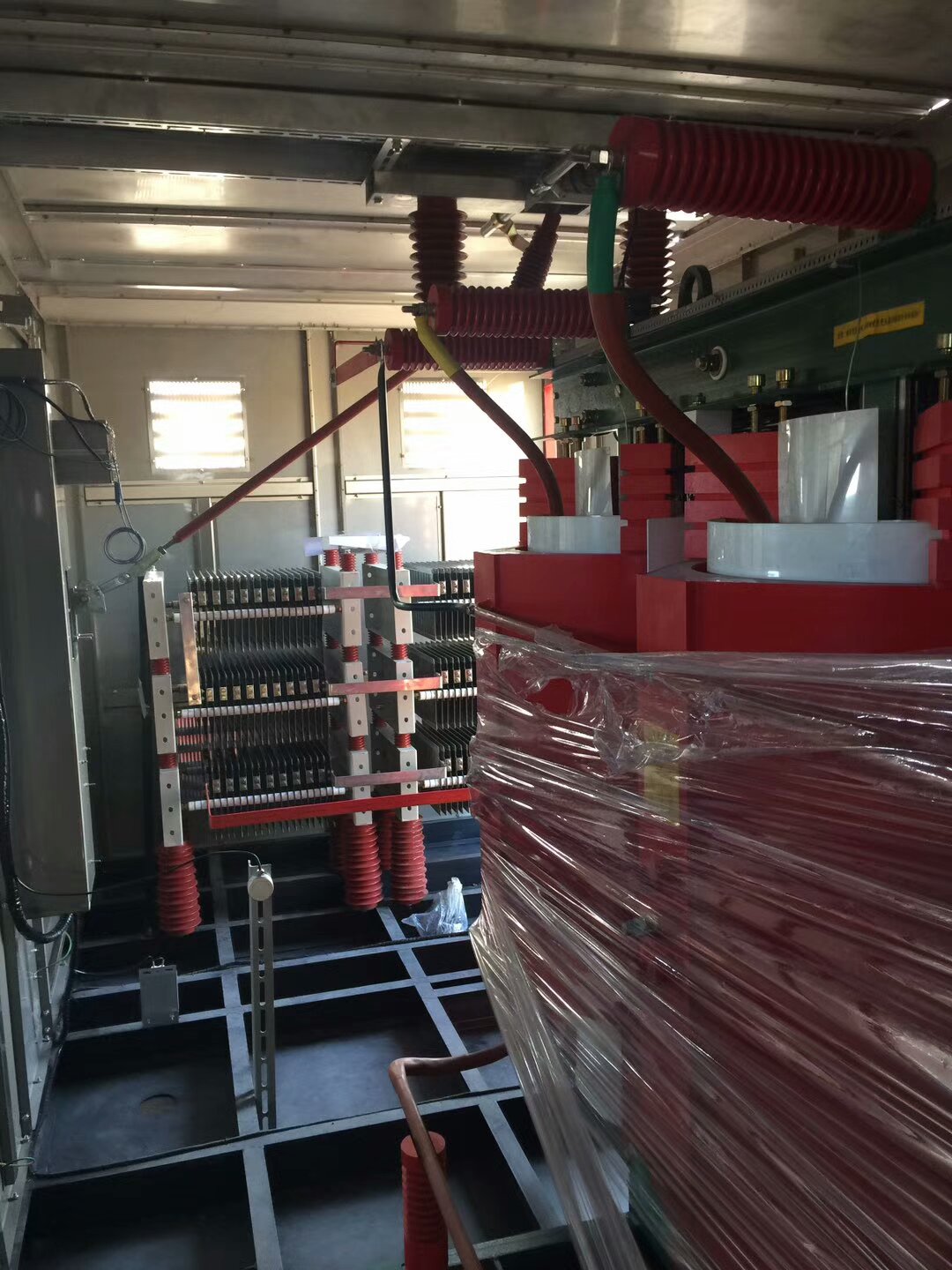

系统接地是系统工程，按照相关的标准规定，电阻接地系统分为高电阻接地系统和低电阻接地系统。接地电阻柜是低阻接地系统。
（一）高电阻接地系统
高电阻接地系统应符合零序电阻R0 小于等于 1/3C0（C0 为系统每相对地分布电
容）准则。与高电阻接地配合的保护方案，通常是检测和报警高电阻接地方式必备的三点要求：限制单相接地电流小于等于 10A；限制暂态过电压在 2.5倍相电压以下；不要求立即切除接地故障。


根据ANSI 和IEEE 标准，限制单相接地故障电流在10A 以下，这是使系统接地后还
可继续带故障运行的前提。从中也可以看出，当电网电容电流大于等于10A时，要对电流加以限制。系统中的零序电阻R0应包括中性点电阻器电阻Rn和故障点的过渡电阻 Rd 在内，而线路本身的阻抗可略去不计。


（二）低电阻接地系统
低电阻接地系统应符合零序电阻 R0与其零序电抗XO之比大于等于 2。其中X0 是
系统等值零序电抗。接地故障电流通常至少采用100A，其更多的应用电流值是200-1000A。低电阻接地系统应设置有选择性的、立即切除接地故障线路的保护装置；其电阻值选取应为该保护装置提供足够大的电流。由于系统中有着足够大的有功电流分量，该保护装置会可靠动作；限制暂态过电压在 2.5倍相电压以下是第二项指标。该系统的供电可靠性问题，可按负荷的重要性采取相应措施，如双电源供电、自动重合闸、备自投等。对城网的中压系统，多采用网孔或环型供电方式来解决供电可靠性问题。为此，应装备配电自动化方面的全套设备，并保证在任何故障条件下均能可靠动作。
