1   产品介绍

FZG-20kW-60KW 380V交流负载柜主要用于发电站，变压器等类交流电源检测的场合。可模拟阻性负载负载，可检测模拟发电站类交流电源不同负载的性能。功率投入统一采用优化分段式以适应不同负载的需要。

阻性负载采用更耐高温的铁铬铝合金电阻，防潮防腐蚀效果好、散热好、绝缘性能高、安全可靠。电阻元件功率密度高、性能稳定、无红热现象、负载箱有独立的冷却风机，保证了整个系统的散热性和使用寿命。

风机采用轴流风机，具有风量大、转速高、散热性好、噪音小等特点。

2   产品功能及配置

2.1负载过温保护

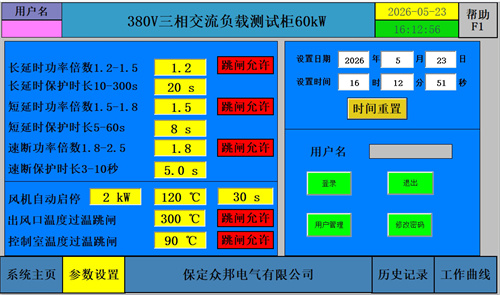

当电阻出风口温度高于设定值（300℃）左右，设备报警会停止测试，等风机温度下降后，监测进线电压和电阻值是否异常，风机是否异常。监测无误后，可以重新测试。

2.2带载时间

负载箱工作时间为长时间工作制。

2.3通讯功能

可以给上位机发送当前的测试参数。

3   产品技术参数

3.1    工作环境

Ø  3.1.1、环境温度：-10℃- +55℃

Ø  3.1.2、环境湿度：≤90%

Ø  3.1.3、海拔高度：≤2000m

Ø  3.1.4、其他条件:室内使用，下部进口处无杂物

3.2    额定电气参数

Ø  3.2.1、额定电压：AC380V(三相)（400V的电流参数有差异，订货时注意。）

Ø  3.2.2、额定功率：20KW（30KW）（40KW）（50KW）（60KW）

Ø  3.2.3、额定电流：30A （45A） （60A）（75A） （90A）

Ø  3.2.3、频率：50/60Hz

Ø  3.2.4、辅助电源：AC220V

3.3    技术指标

Ø  3.3.1、过载能力：长时间工作制

Ø  3.3.2、冷却方式：强制风冷

Ø  3.3.3、进出风方向：底部进风，顶部出风

Ø  3.3.4、显示方式：电压/电流/功率/温度等参数

Ø  3.3.4、操作方式：本地触摸屏或旋钮控制。

4   产品操作指南

4.1    控制面板说明

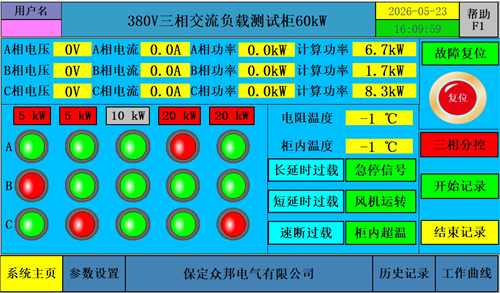

面板上设定多功能数显表、触摸屏、风机开关、急停开关，阻性档位开关每相分别为：，5 kW， 5 kW ，10 kW，10 kW（60kW为20kW），20kW。本产品是三相都可以调整，可以模拟缺相，不平衡测试，使用范围更广。调到三相控制，可以三相同时动作。

4.2    操作步骤说明

使用前先根据接线柱上的提示，接入相同等级的电压，其中包括：辅助电源线220V，负载电源三相380V。安装要牢固。

一：测试前，首先测试控制系统，负载电源不送。测试风机，测试每一档工作是否正常。测试每一档的电阻值是否正常。

二：开始测试，保证风机开启，可通过触摸屏开始加载。例如：需要测试30KW，将1个10KW和1个20KW档位打开即可；需要测试15KW，将10kW和1个5kW档位打开。所有档位为并联状态，可任意自由组合。

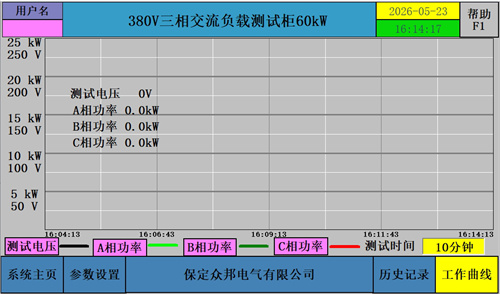

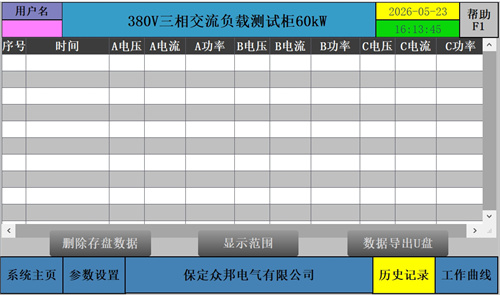

通过多功能表/触摸屏可检测数据。可通过触摸屏观察测试的数据曲线界面。也可以用U盘下载测试数据，到电脑打印观察保存的电流、电压、功率等数据曲线图。

使用结束后，先断开负载电源，然后5-10分钟后将辅助电源关闭，以确保负载箱散热。

5   产品出厂测试

5.1    测试项目

Ø  5.1.1、线路通断测试：检测每条控制线路是否连接正常。

Ø  5.1.2、短路测试：检测电路是否存在短路情况。

Ø  5.1.3开关通断测试：检测负载各路控制开关是否可以正常工作。

Ø  5.1.4、负载阻值测量：检测每个档位的电阻值是否与额定值一致。

Ø  5.1.5、负载上电测试：检测负载在额定电压下是否正常工作。

5.2    测试工具/测试内容

Ø  5.2.1、线路通断测试:根据电路图用万用表测量每条回路的通断，结果连接正常。

Ø  5.2.2、短路测试:测量每个元件及线路是否短路。

Ø  电桥、万用表、钳表、智能仪表、兆欧表等。

Ø  5.2.3、开关通断测试:用万用表测量每个接触器，通断正常。

Ø  5.2.4、负载阻值测量:先将电桥的两个测量探头夹在连接端子的连接端上，然后逐步闭合或者每一档测试，所测阻值和额定阻值误差≤±5%。

Ø  5.2.5负载上电测试:负载辅助电源插座“AC220V 插座”接入市电AC220V。负载端子(A,B,C、N)接入AC380电源。先手动带载测试每个功率档位，并将钳形表得到的电流与配电柜及负载本身带有的单相智能仪表所测到的数据进行对比，结果相差无几。

六、通讯

通讯中装置采用MODBUS通讯规约，采用RS485通讯接口，波特率9600。

采用 RS485 通讯：1 位起始位，8 位数据位，无校验；1 位停止位，波特率9600bps可设， RTU 方式，设备地址可自行设置(1～255),发送全为十六进制形式。

读取测试参数，地址为01.

01      03      03   00      05      CRC校验

地址  查询码   数据地址    数据数量   校验码

返回值：

01     03     0A    XXXX  XXXX  XXXX  XXXX  XXXX  CRC校验

地址  查询码   10个数据  电压  电流  功率  柜内温度 出风口温度

七、注意事项

负载工作时风机的进、出风口，至少1米内无杂物档风;负载停止使用后，风扇仍需工作5-10 分钟左右，直至出风口温度与室内温度相当。

带有上位机通讯功能，采用MODBUS协议，测试电压电流功率等参数。
