一次消谐器

发表时间2019-12-05 20:50

一:概述
      ZB-LXQ.RXQ系列一次消谐器是保定众邦电气有限公司专为保护电压互感器PT谐振而开发的高新产品。用于6-35KV中性点不接地系统,串联于电压互感器与中性点之间。可以限制PT铁磁谐振引起的过电压,可以限制单相接地或电弧接地时流过高压互感器的过电流。采用大容量的非线性电阻片组成,产品具有散热性能好、体积小、热容量大等特点,能适用于多种电压互感器PT。

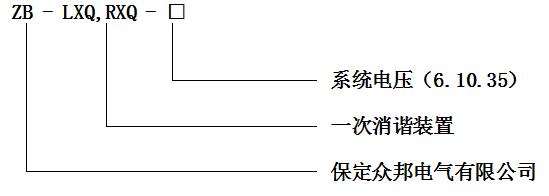

型号说明


使用条件


环境温度 -40℃~+60℃
系统频率 50Hz,60Hz
环境湿度 湿度85%,表面无凝露
海拔高度 不大于3500m
使用地点 适用于户内及户外
大气条件 无严重影响装置外壳绝缘的污秽及侵蚀性、爆炸性介质
连接位置 串接于交流6~35KV非有效接地系统PT一次绕组中性点与地之间,在一个系统中接有多台电压互感器时,应每台互感器的三相高压绕阻中性点装一台消谐器, 才能有效地限制弧光接地过电压和消除铁磁谐振。


技术参数


消谐器
型号
系统电压(KV) 直流15mA残压(KV) 热容量 高度 备注
50Hz 250mA,10分钟 50Hz 20mA,2小时
LXQ,RXQ-6 6 1.45-1.72 正常 162 6KV电压互感器
LXQ,RXQ-10 10 1.45-1.72 正常 162 10KV电压互感器
LXQ,RXQ-35 35 2.20-2.65 正常 228 35KV电压互感器

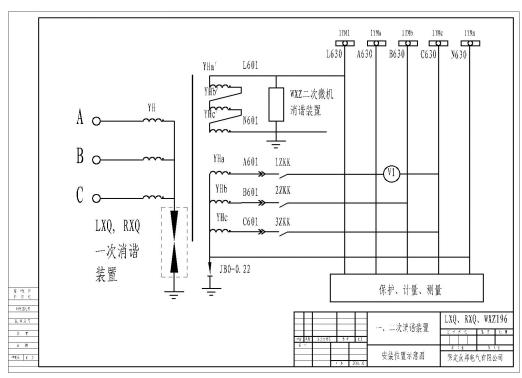

   安装位置图

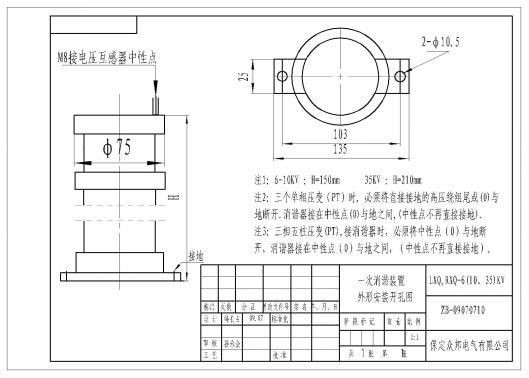

   外观尺寸图


    服务指南与订货须知

服务宗旨
客户满意,是我们的责任;持续改进,是我们的义务。
具体事宜 从购买之日起一年内免费维修! 一年后出现故障,根据设备安装地点及合同签订情况协商解决;
