1.1、FZG-1500/40-100KW  直流可调负载柜主要用于发电站，汽车充电桩，直升飞机充电桩等，直流电源检测的场合。可模拟阻性负载负载，可检测模拟设备直流电源不同负载的性能。功率投入统一采用优化分段式以适应不同负载的需要。
1.2、阻性负载采用散热更快的铁铬铝合金电阻，防潮防腐蚀效果好、散热好、绝缘性能高、安全可靠。电阻元件功率密度高、性能稳定、无红热现象、负载箱有独立的冷却风机，保证了整个系统的散热性和使用寿命。

1. 风机采用轴流风机，具有风量大、转速高、散热性好、噪音小等特点。

• 产品功能及配置

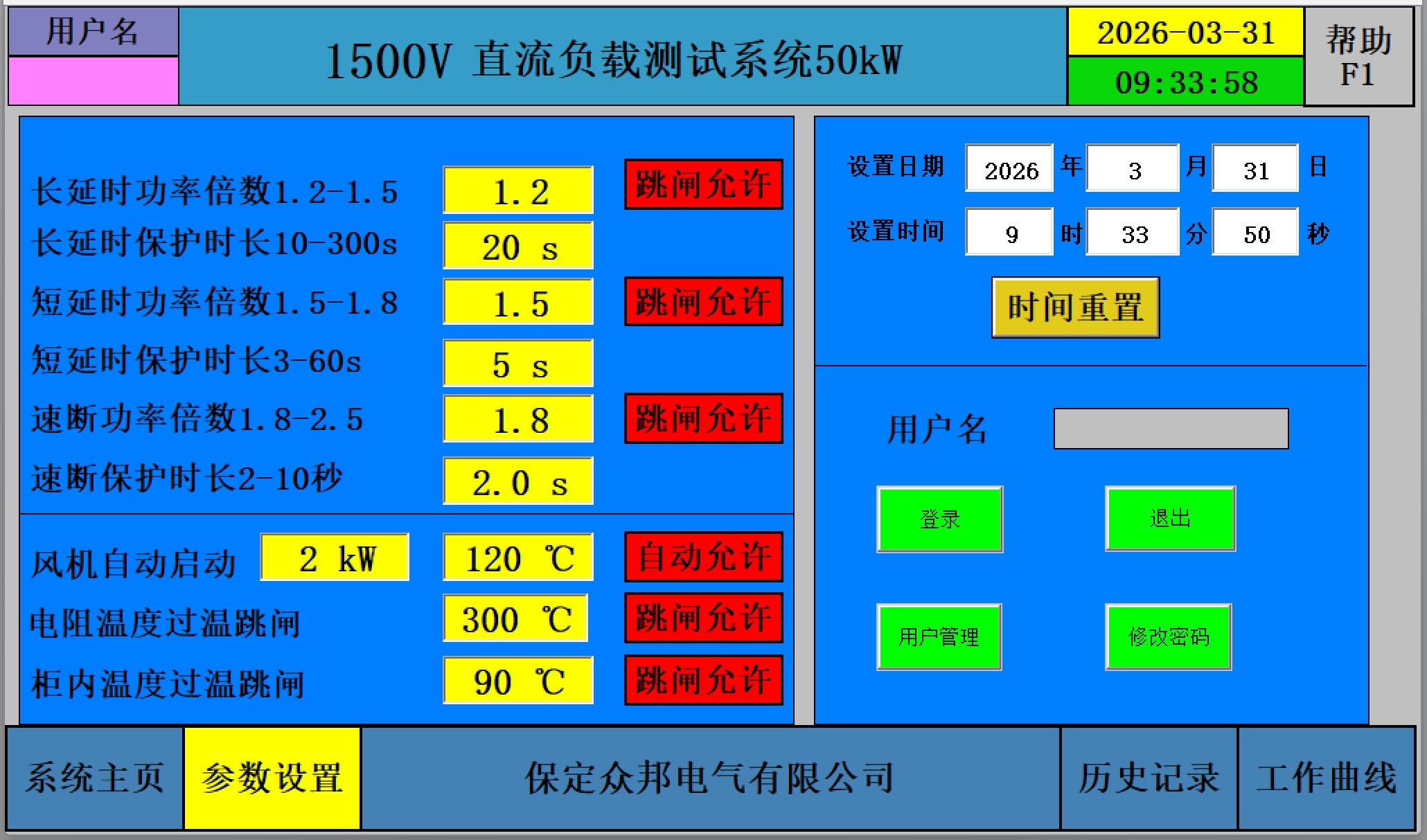

2.1负载过温报警保护
当电阻出风口温度高于设定值（300℃）左右，设备报警会停止测试，等柜内温度下降后，监测进线电压和电阻值是否异常，风机是否异常。监测无误后，可以重新测试。
2.2负载带载时间
负载柜工作时间为长时间工作制。

2.3通讯功能
上位机控制，可以检测测试的电压，电流和功率。

三、产品技术参数
3.1工作环境条件
3.1.1、环境温度：-10℃- +55℃
3.1.2、环境湿度：≤90%
3.1.3、海拔高度：≤2000m
3.1.4、其他条件:室内使用，下部进口处无杂物
3.2额定电气参数
3.2.1、额定电压：DC1500V
3.2.2、额定功率：40-50-60-100KW
3.2.3、额定电流：26.7A-33.3A-40A-66.7A
3.2.3、辅助电源：AC220V
3.3、技术指标
3.3.1、过载能力：长时间工作制
3.3.2、冷却方式：强制风冷
3.3.3、进出风方向：底部进风，顶部出风
3.3.4、显示方式：电压/电流/功率/温度等参数
3.3.4、操作方式：本地触摸屏。
四、操作指南
4.1、控制面板说明
4.1.1、面板上设定多功能数显表、触摸屏、风机开关、急停开关，阻性档位开关分别为：2KW ,3KW ,5KW,10KW ,10KW ,20KW （也可以配置1+2+2+5+10+10+20kW）（40kW把20kW换成10kW，总和40kW）（60kW把10换成20kW总和60kW）（100kW可以追加一个50kW等分档方法。），其他功率也可以按用户要求分档。
4.2、操作步骤说明
4.2.1、使用前先根据接线柱上的提示，接入相同等级的电压，其中包括：辅助电源线220V，负载电源DC1500V。安装要牢固。
一：测试前，首先测试控制系统，负载电源不送。测试风机，测试每一档工作是否正常。测试每一档的电阻值是否正常。

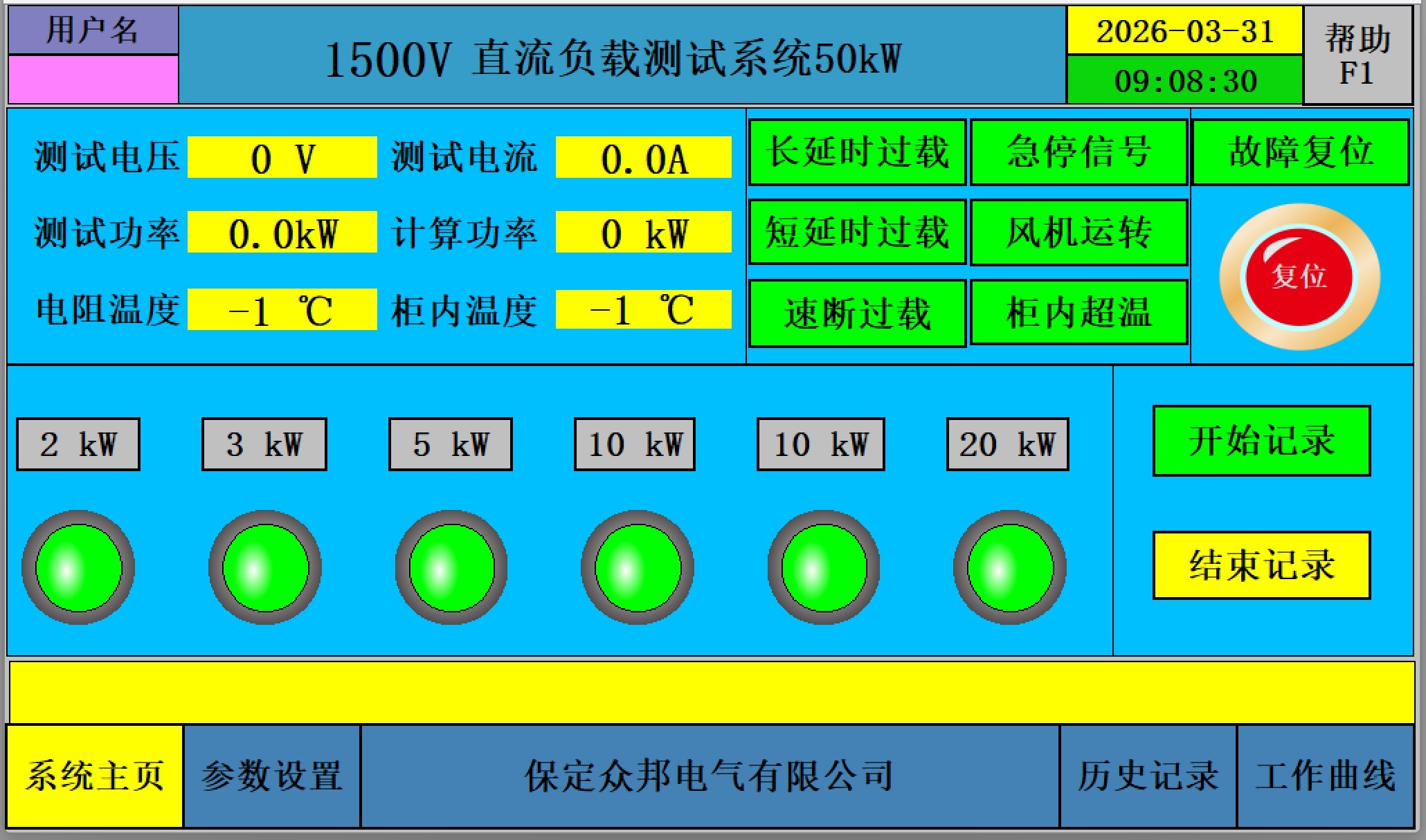

二：开始测试，保证风机开启，可通过触摸屏开始加载。例如：需要测试15KW，将10KW和5KW档位打开即可；需要测试30KW，将10kW和20kW档位打开。所有档位为并联状态，可任意自由组合。

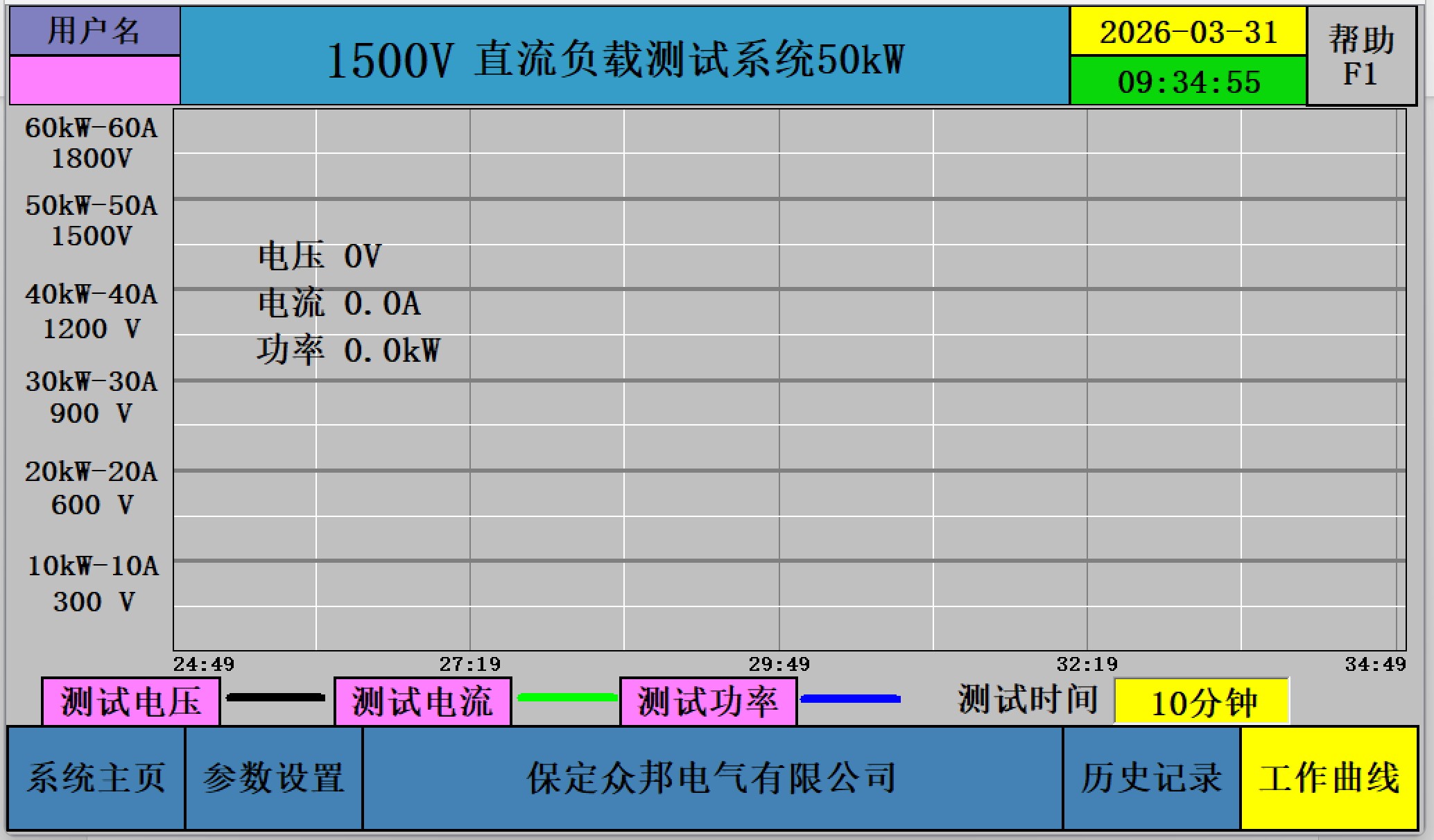

4.2.2、通过多功能表/触摸屏可检测数据。可通过触摸屏观察测试的数据曲线界面。也可以用U盘下载测试数据，到电脑打印观察保存的电流、电压、功率等数据曲线图。
4.2.3、使用结束后，先断开负载电源，然后5-10分钟后将辅助电源关闭，以确保负载柜散热。

五、出厂设置
5.1、测试项目
5.1.1、线路通断测试：检测每条控制线路是否连接正常。
5.1.2、短路测试：检测电路是否存在短路情况。
5.1.3开关通断测试：检测负载各路控制接触器是否可以正常工作。
5.1.4、负载阻值测量：检测每个档位的电阻值是否与额定值一致。
5.1.5、负载上电测试：检测负载在额定电压下是否正常工作。


5.2、测试内容
5.2.1、线路通断测试:根据电路图用万用表测量每条回路的通断，结果连接正常。
5.2.2、短路测试:测量每个元件及线路是否短路。
电桥、万用表、钳表、智能仪表、兆欧表等。
5.2.3、开关通断测试:用万用表测量每个接触器，通断正常。
5.2.4、负载阻值测量:先将电桥的两个测量探头夹在连接端子的连接端上，然后逐步闭合或者每一档测试，所测阻值和额定阻值误差≤±5%。
5.2.5负载上电测试:负载辅助电源插座“AC220V 插座”接入市电AC220V-50Hz。负载端子(L+、N—)接入直流测试电源。先手动带载测试每个功率档位，并将测试电压和电阻运算出的功率，和本身带有的单相智能仪表所测到的数据进行对比，结果相差无几。
六、通讯

• 通讯中装置采用MODBUS通讯规约，采用RS485通讯接口，波特率9600。

采用 RS485 通讯：1 位起始位，8 位数据位，无校验；1 位停止位，波特率9600bps可设， RTU 方式，设备地址可自行设置(1～255),发送全为十六进制形式。
读取测试参数，地址为01.
01      03      03   00      05      CRC校验
地址  查询码   数据地址    数据数量   校验码
返回值：
01     03     0A    XXXX  XXXX  XXXX  XXXX  XXXX  CRC校验
地址  查询码   10个数据  电压  电流  功率  柜内温度 出风口温度
七、注意事项
负载工作时风机的进、出风口，至少1米内无杂物档风;负载停止使用后，风扇仍需工作 3-10 分钟左右，直至出风口温度与室内温度相当。
测试时可以记录测试参数，记录按下开始记录键记录测试参数，需要将U盘插入下载口，就可以导入电脑观看和记录本次测试数据。
