过电压保护器

发表时间2019-12-09 17:22


概述
保定众邦专业生产过电压保护器,ZB-TBP型复合式过电压保护器,是一种新型的过电压保护器(也称为三相组合式过电压保护器),用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时,又对相间过电压提供保护。用一台保护器可以代替几台避雷器,功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内(户外型产品可露天使用) 。
ZB-TBP三相组合式过电压保护器,能对电力系统中变压器、电动机、并联补偿电容器、母线、真空开关及其它电器设备免受大气过电压、操作过电压特别是相间过电压的理想保护装置。广泛用于电力、冶金、化工、煤炭、轻工、建筑、电气化铁道等行业。

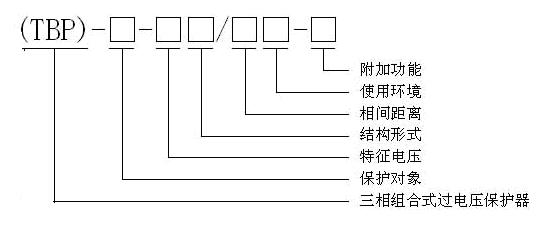

型号说明


  使用条件

环境温度 不低于-20℃,不高于+60℃
环境湿度 湿度不大于85%
海拔高度 不超过3500m,超出3500m可根据实际情况特制
大气条件 安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃
电网频率 58~62Hz(60Hz系统)、48~52Hz(50Hz系统)



   主要参数

过电压保护器主要参数:[无W为户内型,W为户外型]
产品型号 保护对象额定电压KV
 (有效值)
保护器额定电压KV
(有效值)
标称放电电流下残压 2ms方波
冲击电流
耐受A
保护对象
TBP-0.5 0.38 0.5     加油站、电气设备
TBP-A-3.8F 3.15 3.8 9.5 200 发动机
TBP-A-7.6F 6.3 7.6 25 200
TBP-A-12.7F 10.5 12.7 41.5 200
TBP-B-7.6F 6 7.6 25 400 发电机、变
压器、母线、
开关、线路
TBP-B-12.7F 10 12.7 41.5 400
TBP-B-42F/200 35 42 160 400
TBP-B-42F/400WE 35 42 160 400
TBP-C-3.8F 3 3.8 9.5 400 电容器
TBP-C-7.6F 6 7.6 27 400
TBP-C-12.7F 10 12.7 45 400
TBP-C-42F/200 35 42 150 400
TBP-C-42F/400WE 35 42 150 400
TBP-O-4.6F 6.3 4.6 9.5 200 电机中性点
TBP-O-7.6F 10.5 7.6 25   200
    安装尺寸图

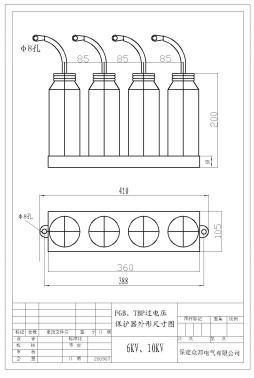

6kV和10kV复合式过电压保护器(85间距

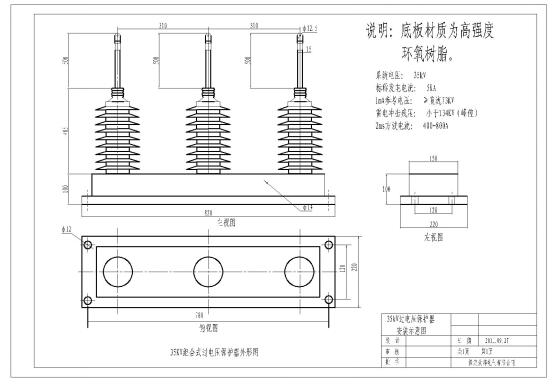

35kV复合式过电压保护器(210间距

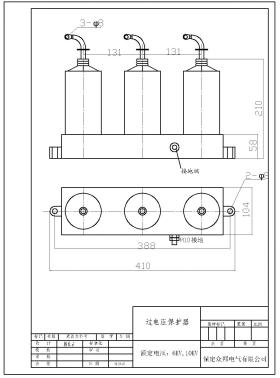

6kV和10kV复合式过电压保护器(131间距

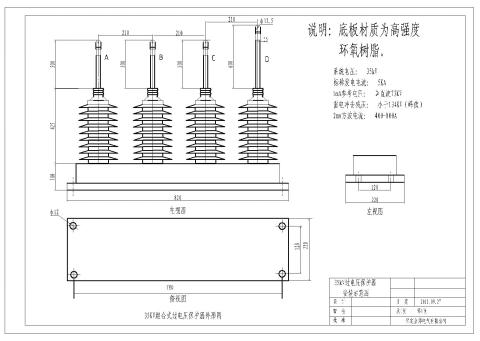

35kV复合式过电压保护器(310间距
    服务指南与订货须知

服务宗旨
客户满意,是我们的责任;持续改进,是我们的义务。
具体事宜
本产品连接在真空电器产品(真空断路、真空接触器等)与感性负载(电动机、发电机、电抗器、变压器等)之间,
订货时请提供电缆长度及线鼻子的孔径;
本产品订货时,请提供电压等级和安装保护的对象,选用合适的产品;
从购买之日起一年内免费维修!一年后出现故障,根据设备安装地点及合同签订情况协商解决;
